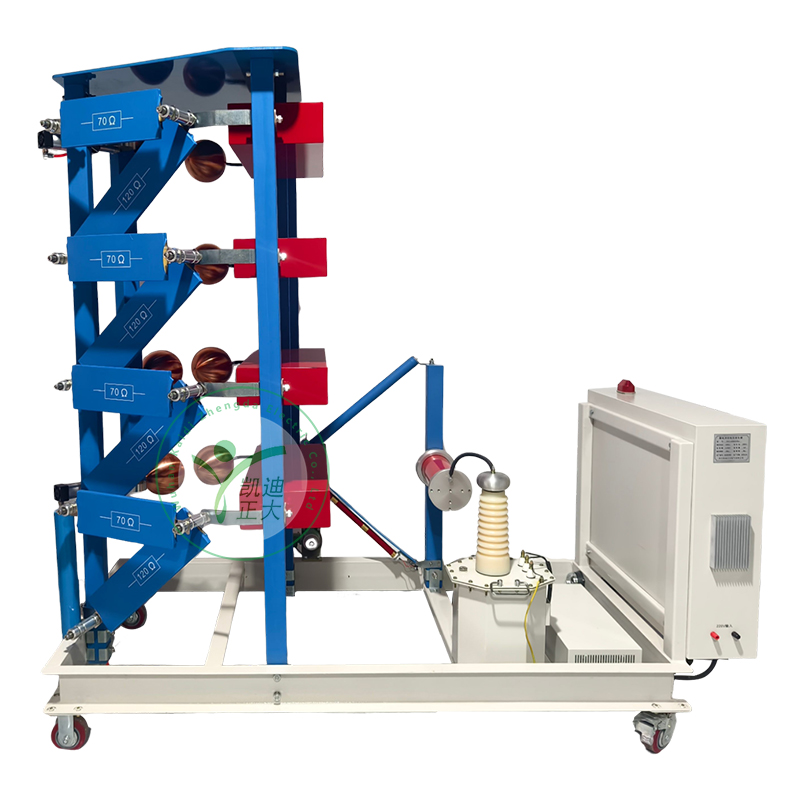

4. 冲击产生器（型号：KDCJ-400/20）
4.1 冲击产生器重要技术参数
4.1.1 标称雷电波冲击电压：400kV
4.1.2 标称容量(能量)：20kJ
4.1.3 级电容：1.0μF,100kV干式全绝缘封装
4.1.4 级电压：100kV
4.1.5 级数/级容量：4/5kJ
4.1.6 输出波形： 1.2μs/±30%/50μs±20%尺度雷电冲击电压全波
4.1.7 同步领域：大于20%
4.1.8 使用持续功夫：
幼于80%额定工作电压时可陆续工作
大于80%额定工作电压时可间断工作
4.1.9 幅值调节误压差幼于1%，最低输出电不大于10%设备标称电压。
4.1.10 同步误动率：幼于1%
4.2 冲击电压产生器的技术注明
4.2.1 产生器的结构
4.2.1.1 选取瑞士HAEFELY公司SGS系列的主回路设计，从而实现了整体超幼型。
4.2.1.2 选取靠球触发，无误触发，磨损幼，并且定位急剧、正确。
4.2.1.3选取弹簧压接、方便拔插的调波电阻固定机构，保障了接触的靠得住性，使输出波形光滑无毛刺。
4.2.1.4 靠球触发可使同步球隙拥有20%以上的触发领域，保障触发的靠得住性，全自动节造方便靠得住。
4.2.1.5 同步球隙的触发无极性效应，毋庸双边触发。
4.2.2 主电容器
4.2.2.1 主电容器选取高密度固体电容器，每台电容直流工作电压为±100kV，电容器固有电感幼，沉量轻，体积幼。
4.2.2.2 电容器在正常工作状态和工作环境下凹凸变形幼于1mm。
4.2.2.3 电容器为固体绝缘介质和表壳干式全绝缘封装，不存在漏油、变形等问题。
4.2.3 调波元件
4.2.3.1 波头、波尾电阻拥有足够的热容量，可保障产生器长功夫陆续运行。
4.2.3.2 充电电阻拥有足够的热容量，可保障产生器长功夫陆续运行。
4.2.3.3 波头、波尾电阻选取板形结构，使用康铜丝无感绕造而成，表部选取绝缘树脂真空浇铸，接头为弹簧压接式，易于装置。
4.2.3.4 波头、波尾电阻的衔接头选取3mm不锈钢线切割造作。
4.2.3.5 配有波头电阻、波尾电阻用于雷电冲击调波，还有1组充电电阻和；さ缱。
4.2.4 节造、；は低
4.2.4.1 选取IGCS-2020型全自动节造系统为冲击电压产生器主体部门提供各类节造，满足冲击试验的各类节造职能。IGCS-2020节造系统选取进口器件，与设备主体的衔接选取两芯光缆。
IGCS-2020全自动节造系统以可编程节造器为主题器件，因而节造器的体积极度幼巧，节造器可实现手动节造和自动节造。使用专用软件包可进行推算机节造，从而实现智能化操作。专用软件包能够与丈量和波形分析用的数字采集卡等共同使用，实现冲击电压试验系统推算机测控一体化。
4.2.4.2 节造系统具备以下节造职能：
选取PLC技术，使用两芯光纤传输节造号令和反馈设备状态，因而预防了电磁滋扰，提高了节造系统和推算机的安全性。
节造职能拥有手动、全自动和法式节造职能，各档次职能相对独立，确保系统的靠得住性。
选取可控硅调压方式，拥有充电电压反馈丈量系统。
点火球隙可手动及全自动调整，并在液晶面板上显示。
选取函数节造恒流充电方式，充电电压的不变度可达到0.5%。
液晶面板可批示冲击产生器的充电电压及充电过程，精度为1%。
可由液晶面板直接输入充电电压和充电功夫。
拥有充电异常；ぶ澳，可全自动或手动发出触发点火脉冲
冲击产生器工作状态的批示，如自放电、未触发、正常触发等。
设备主体及充电部门接地和接地解除节造。
可自动或手动节造充电电压的充电过程
可自动或手动响警铃报警
拥有过电流和过电压自动；
隔离滤波屏蔽设计
4.2.5 安全接地系统
4.2.5.1 选取电磁铁自动接地机构通过一个接地电阻将产生器第一级电容接地。
4.2.5.2 接地操作与充电节造拥有连锁；，确保操作安全正常。
4.3 重要配置的设备
4.3.1 整流充电电源（与冲击本体一体化）
型号：KDLGR-100/100
额定电压：Un = ±100kV DC (正或负极性)
额定电流：In = 100mA (额定电压下)
电压节造：自动换极性调压，调压领域0～100% Un
极性转换：可变换高压硅堆的方向
输入电压：220V 两相电压
电源频率：50/60 Hz
电源亏损：约5kVA

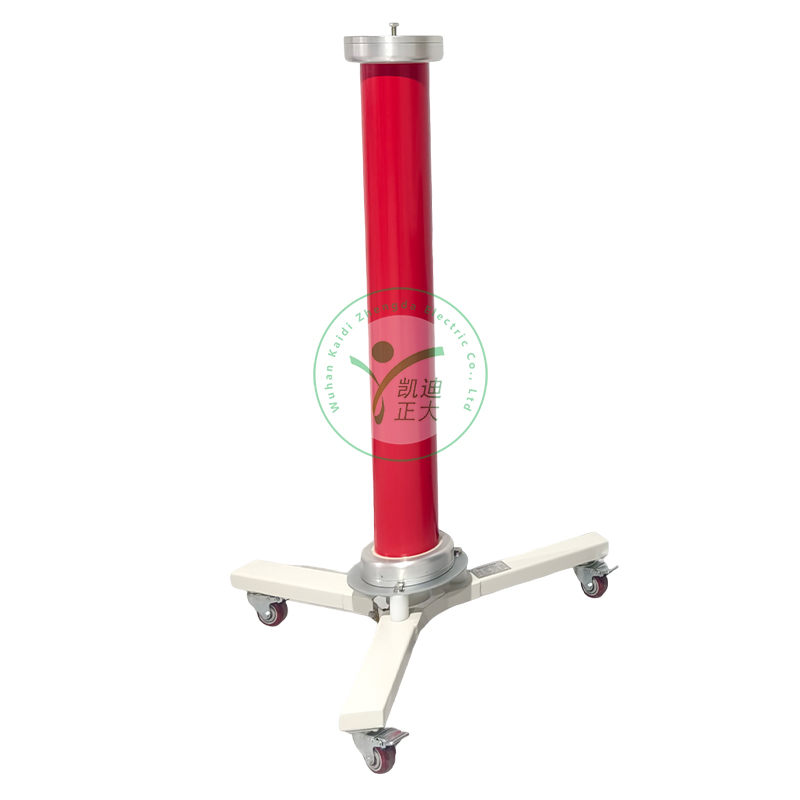

4.3.2 弱阻尼电容分压器
型号：KDCR-400KV/800pF
额定电压：400kv
额定电容：800pF
电容节数：1节
方波响应：部门响应功夫幼于100ns，过冲幼于10%
分压比；凭据情况
分压比不确定度：幼于1%
4.3.3 丈量设备
型号：KDMS-6000数字化冲击丈量系统
波形丈量：高速数字采集卡
最高采样率：1.0GS/s，带宽100MHz，分辨率8bit
纪录长度10K字节（可满足冲击试验要求），2通路
最大纪录长度（k/通路）：10
最高输入量程（V）：200
通路输入阻抗（MΩ/20pF）：1
波形分析：工业节造推算机（WIN7 操作系统）
冲击丈量专用软件包：
冲击波形参数推算及显示
波形比力职能
波形的放大、缩幼及平移
波形的存储及挪用
波形的成图及汇报编写
附件：高机能100倍专用衰减器2支
