仪器结构

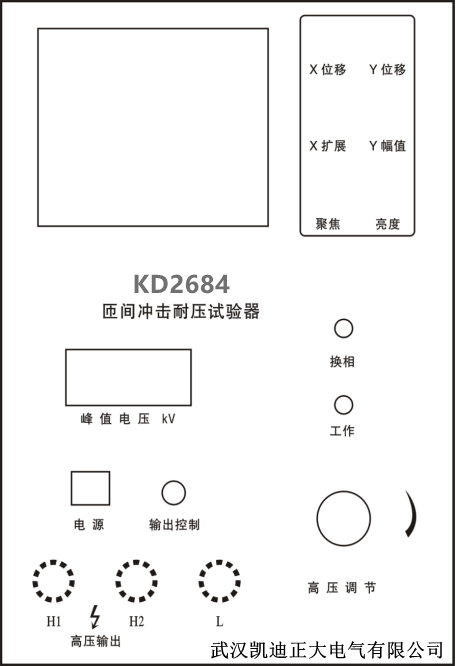

匝间耐压试验仪前面板图
匝间耐压试验仪后面板图
- 显示屏：用以观测绕组脉冲衰减振荡波形。
- 峰值数字电压表：用以显示输出脉冲峰值电压。
- X位移旋钮：调节波形在水平方向左右移动。
- X扩大旋纽：调节波形扫描频率 ，以显示适中。
- 聚焦旋钮：调节此旋钮 ，可调正波形清澈状态。
- Y位移旋钮：用以调节波形Y轴方向位移。
- Y幅值旋钮：调节波形垂直幅度 ，以显示适中。
- 亮度旋钮：用以调节波形亮度 ，以显示适中（把稳：不要太亮）。
- 电源开关：用以接通或断开电源。
- 高压输出节造插座：当脚踏开关插入后 ，踩下脚踏开关 ，高压主电路接通。把稳：此时H1 ，H2端子输出脉冲高压。
- 高压调节旋钮：调节输出脉冲电压值（顺使仉方向增大）
- 高压换相按钮：高压测试时 ，用以对三相电机绕组进行相位转换。
- 电源插座：用以联接电源。
- 保险管插座：2A保险管 ，用以；そ谠煜呗。
- 保险管插压：2A保险管 ，用以；ぶ鞯缏。
- 接地端子：用以接地,以确保仪器表壳安全不漏电。
- 高压输出线L：（低电位L）用以组成高压输出回路。
- 高压输出线H1：（高电位H1）输出高压脉冲试验电压。
- 高压输出线H2：（高电位H2）输出高压脉冲试验电压。
使用步骤 将仪器接上电源 ，按下电源开关 ，在显示屏大将会看到一条水平亮线（扫描线）。这时 ，调节聚焦旋钮和亮度旋钮 ，同时把高压调节旋钮逆使仉旋到底 ，无需期待即可进行冲击试验。
把输出冲击电压的三根高压引线Ｈ１（红）、Ｈ２（红）、Ｌ（黑）凭据试验要求与被试品进行衔接。踩下脚踏开关、逐措施节高压旋钮 ，使输出电压升至试验电压值 ，即可进行冲击耐压试验。此时若被测线圈匝间绝缘优良 ，则波形沉合。若匝间绝缘不良 ，波形会错位 ，当电压升至匝间短路击穿时 ，峰值电压将升不上去。
具体试验步骤请参照GBT22714-2008_《互换低压电机成型绕组匝间绝缘试验规范》领导性技术文件进行 ，其试验电压值 ，请依照JB/T-9615.2-2000《互换低压电机散嵌绕组匝间绝缘试验限值》尺度选定。被试品所受的峰值电压可在峰值数字电压表上直读。
幼型变压器、互换接触器、继电器线圈试验步骤可参照GBT22714-2008_《互换低压电机成型绕组匝间绝缘试验规范》中的单相电机试验步骤执行。
GBT22714-2008尺度文本附后。
对各类电机的试验步骤 ，请依照GBT22714-2008_《互换低压电机成型绕组匝间绝缘试验规范》 ，及其他电机试验步骤尺度执行。试验电压值 ，请依照有关尺度选定试验电压。
